Benzínové generátory se zásuvkami Schuko a CEE s pozicí PE na 6h jsou navrženy jako IT systém a mají základní ochranu prostřednictvím izolace aktivních vodičů. PE kolíky v zásuvkách jsou připojeny k rámu generátoru stejným způsobem jako zemnící šroub. Aktivní L a N vodiče jsou izolovány od rámu generátoru.
Vybudujte systém TN s generátorem
Nouzové napájení v budovách musí být obvykle zajištěno jako systém TN. V tomto případě generátor a jeho nulový vodič musí být uzemněn. Uzemňovací šroub na generátoru musí být připojen k hlavnímu uzemňovacímu pásu v domě s měděným kabelem o průřezu 6-10 mm². Pokud tento kabel chybí, je nutné vybudovat uzemnění pro generátor. Vodič PE ze zásuvky na generátoru vede k uzemňovacímu šroubu v rozvodné skříni, který následně musí být připojen k hlavnímu uzemňovacímu pásu. N vodič ze zásuvky generátoru musí být uzemněn na připojovací bod v rozvodné skříni. To lze provést umístěním můstku mezi N a PE na generátoru strana spínače.
Kabel k budově je považován za výstup generátoru a systém TN je vytvořen pouze tehdy, když generátor je připojen k budově.
Provoz generátoru s propojenými vodiči N a PE bez uzemnění je zakázán pro osobní použití. bezpečnostní důvody.
Samotný generátor zůstává IT systémem a lze jej tedy bez problémů používat mobilně. Pokud chcete napájet dům, připojíte generátor k uzemnění, položíte kabel od generátoru k napájení vstup a systém je připraven k provozu.
Potřebují moji odběratelé elektřiny 230V nebo 400V?
400V třífázový proud je obvykle vyžadován pouze zařízeními, která potřebují rotační pole. Jedná se o výkon spotřebitelé s třífázovými motory, jako jsou nástroje, čerpadla atd.
Spotřebiče elektrické energie, jako jsou elektrické sporáky, výkonné průtokové ohřívače vody, ventilátorové ohřívače, elektrické kotle nebo sauny jsou připojeny k třífázovému napájení pouze za účelem rozložení zátěže v veřejné síti a jsou v fakt, že spotřebiče na 230V mohou být napájeny generátorem na 230V.
Při připojení k veřejné elektrické síti musí být spotřebitelé s napětím 230 V a celkovým výkonem přesahujícím 4,6 kVA připojen k třem fázím pro rozložení zátěže. Během nouzového provozu s generátorem, který není navrženo pro nevyvážené zátěže, tito spotřebitelé by měli být napájeni 230V, ale ne na plný výkon, aby se předešlo přetížení nulového vodiče.
Takové spotřebiče, jako je elektrický sporák, jsou obvykle připojeny pomocí měděného kabelu 5 x 2,5 mm², a proto když provoz z generátoru, pár varných zón nebo elektrická trouba mohou být provozovány bez jakýchkoliv problémů aniž by došlo k přetížení nulového vodiče napájecího kabelu. Za předpokladu, že generátor má dostatečný výkon pro totéž. Totéž platí pro průtokové ohřívače vody, ventilátorové ohřívače, elektrické kotle, sauny atd., které mají 230V topné prvky uvnitř a ve skutečnosti jsou spotřebiteli energie 230V.
Doporučený plán připojení v souladu s pokyny VDN pro plánování, výstavbu a provoz systémů s nouzovými generátory pro modely 230V a 1/3 modely s VTS v 230V režim:
Nouzové napájení s jednofázovým domovním připojením:
Nouzové napájení přes napájecí vstup na vnější stěně:
Tato varianta připojení vyžaduje mnohem méně úsilí než trvalá instalace generátoru, která má pouze výhody v případě vzácných výpadků proudu.
Přepínač je instalován v domovní rozvodnici a na straně generátoru je vybudován TN systém (most mezi N a PE). V případě zkratu na těle (L proti krytu spotřebiče) proud protéká přes most z PE na N a jistič na generátoru je spuštěn. Uzemňovací šroub generátoru musí být připojen buď k uzemnění domu prostřednictvím předinstalovaného uzemňovacího bodu, nebo k účelově vybudovanému uzemnění. Tento generátor lze připojit k přívodu elektrické energie pomocí standardního prodlužovacího kabelu (vhodného pro daný typ zásuvky). Vy není potřeba trvalá instalace; generátor se používá pouze v případě výpadku proudu a může být připojeno kdykoli bez velké námahy.
Spusťte generátor ručně a zkontrolujte parametry napětí. Frekvence je regulována rychlostí motoru a může být v rozmezí 50 až 53 Hz. V případě potřeby lze toto nastavení upravit pomocí šroubu pro nastavení rychlosti.
Přepněte napájení v domě na nouzový generátor pomocí přepínače. Když se napájení vrátí Pokud je napájení z veřejné sítě, přepněte přepínač na veřejnou síť. Generátor může být zastaven.
Ohmická zátěž 100-200W (např. 2 x 100W žárovky nebo IR žárovky) se používá k vyrovnání nelineární malé spotřebiče proudu v domácnosti, jako jsou routery, satelitní přepínače, nabíječky mobilních telefonů, LED osvětlení atd., které jsou pouze částí spotřební sinusové vlny a tím zkreslují napětí. Je důležité vyhněte se škodlivým harmonickým kmitočtům pro spotřebitele elektřiny v okamžiku, kdy jsou tito spotřebitelé aktivní sám v domě.
Ohmická zátěž zatěžuje části sinusové křivky napětí, které nejsou zatíženy nelineární elektronikou. současné spotřebitele a tím tlumí harmonické kmitočty.
Napětí (žlutá) a proud (zelená) z konvenčního generátoru pod elektronickou zátěží s a bez ohmického zatížení zatížení (100W žárovka):
Můžete vidět, že rušivé harmonické označené červenými šipkami na levém obrázku jsou mnohem menší v správný obrázek a většina elektronických modulů pak funguje bez problémů.
Generátory Könner & Söhnen s VTS systémem mohou být použity k napájení spotřebičů s napětím 230V i 400V, ale ne současně. Režim 400V je určen výhradně pro třífázové spotřebiče 400V, které zatěžují všechny 3 fáze symetricky.
Při přepínání z režimu 230V na 400V a naopak musíte nejprve vypnout zátěž, změnit režim, zkontrolovat napětí a teprve poté zapněte zátěž.

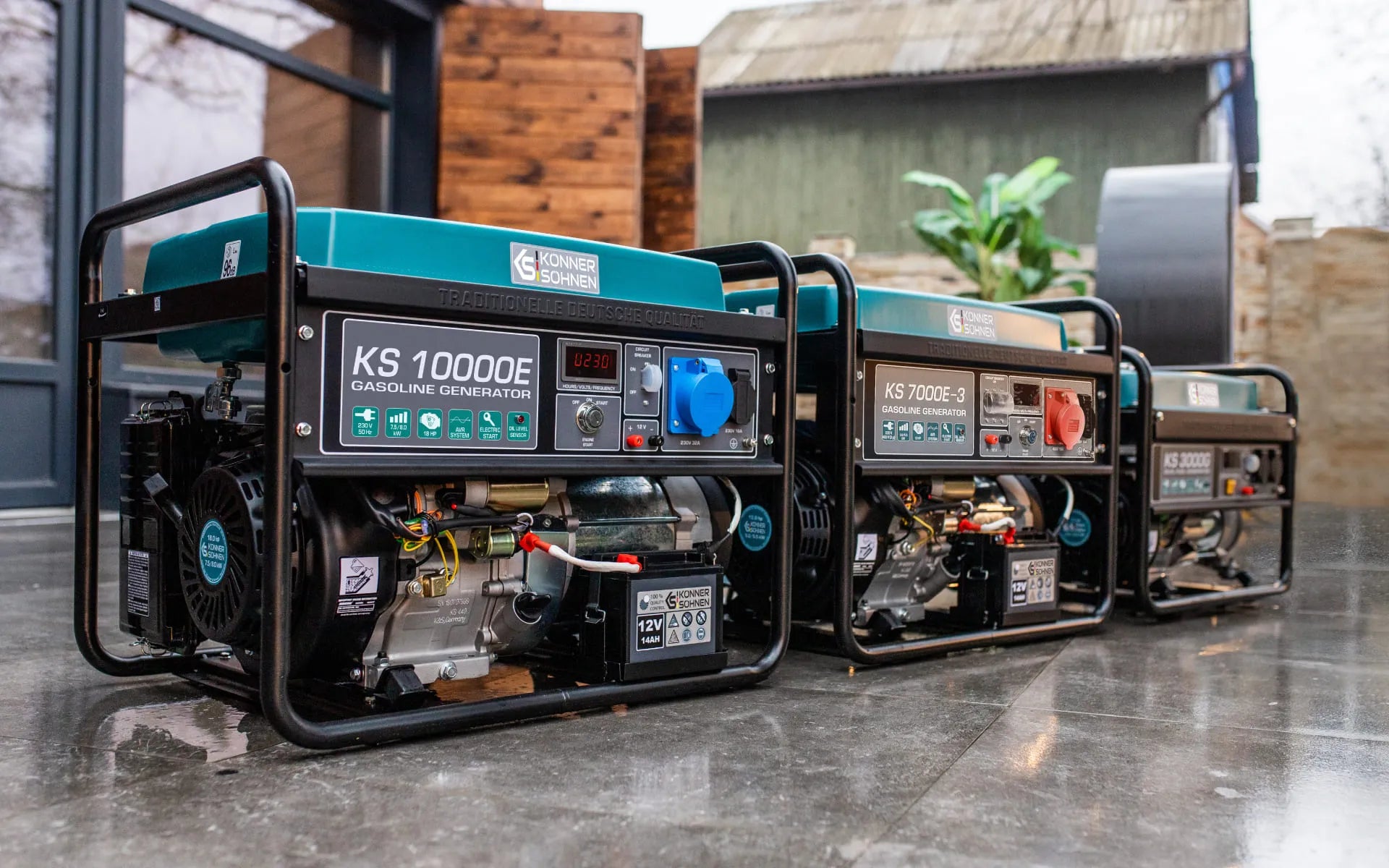

Modely KS 7000E-3 a KS 10000E-3 poskytují 400V a jsou určeny pro spotřebiče na 400V, které zatěžují všechny 3-fázové symetricky a nejsou vhodné pro kompletní napájení domu s kombinovaným napětím 230V a 400V spotřebitelé.
Zásuvka 230V je připojena paralelně k jedné fázi zásuvky 400V 16A CEE a smí být zatížena pouze mírně, aby celkové nevyvážené zatížení nepřesáhlo 20 %. Nicméně, zásuvka 230V může být zatížena až na třetinu celkového výkonu generátoru, pokud není připojena žádná zátěž k zásuvce 400V. Napětí na L2 a L3 pocházejí z rozsahu tolerance 230V +/- 10 % a nesmí být používány.
Nevhodné pro citlivé spotřebiče!
U konvenčních generátorů (také s AVR) je proud odebírán z vinutí alternátoru a tvar napětí se může lišit od sinusového průběhu v závislosti na konstrukci generátoru a připojeném spotřebitele energie. Frekvence napětí v konvenčním synchronním generátoru je určena rychlostí motoru, který se může měnit v závislosti na zatížení. Hodnota 50-53 Hz je přípustná a je v rámci rozsah tolerance.
Musíte se zeptat výrobce zařízení, které má být napájeno daným generátorem, zda můžete použijte konvenční generátor k napájení těchto zařízení, protože to může být způsobeno pouze konstrukcí zařízení v otázka.
Generátory popsané v tomto článku jsou nouzové generátory a nejsou vhodné pro nepřetržitý provoz, nepřetržitý provoz.
Doporučujeme provozovat všechny naše benzínové generátory po dobu až 5-6 hodin (v závislosti na zatížení a venkovních teploty), ale poté si udělejte přestávku 30-60 minut na ochlazení.
Upozornění:
Tyto pokyny lze vnímat pouze jako doporučení, jsou popisné a musí být přizpůsobeny přesné okolnosti a podmínky na místě během instalace. Samotná instalace by měla být provedena v dodržování všech standardů a předpisů. Nepřebíráme žádnou odpovědnost za nesprávné instalace a jejich důsledky.
