Backup-strømløsninger til opvarmning baseret på invertergeneratorer KSB 21iS og KSB 22iS

Elektricitetsgeneratorer til opvarmning er blevet en integreret del af moderne varmesystemer. Selv hvis der anvendes kulstofbaseret brændstof som energikilde, kræves der elektricitet til styringer, cirkulationspumper osv., og det er yderst vigtigt at designe nødstrømforsyningen korrekt til sådanne systemer.

Strømforbrugere som gasfyret må ikke forsynes direkte fra en mobil (IT-system) nødgenerator, da opvarmningen kræver et TN-system med en jordet neutralleder.

Opvarmningen skal leveres enten som en del af en komplet husforsyning eller via en omskifterenhed, der er specielt bygget til opvarmningen.

Du kan finde ud af, hvordan du kan forsyne din opvarmning fra en nødgenerator som en del af en husindføring i vores informationsmateriale på vores hjemmeside.

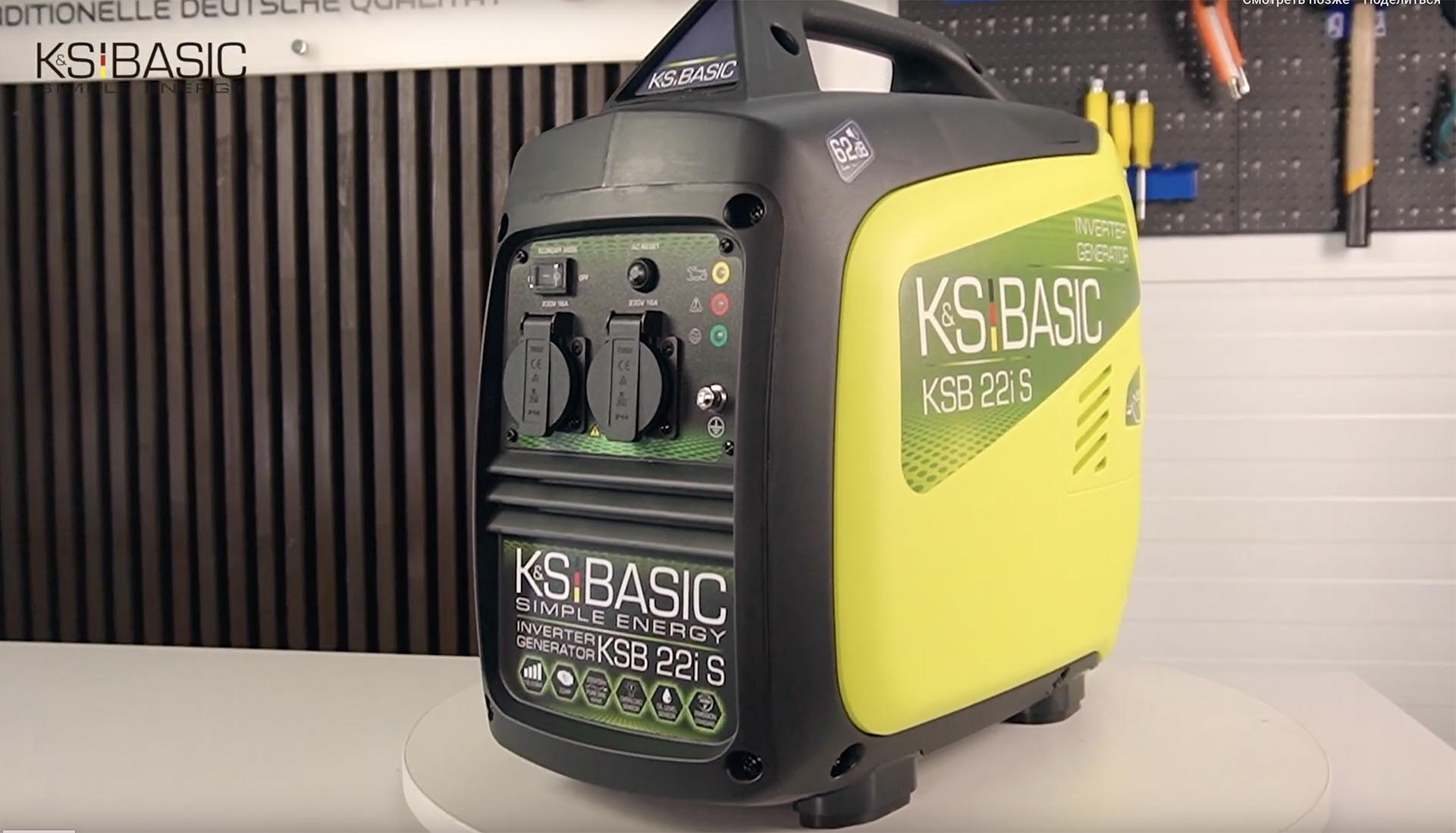

Her vil vi informere dig om, hvordan du kan beskytte din opvarmning med KSB 21iS eller KSB 22iS invertergeneratorer. Den nominelle effekt på 1,8 kW er tilstrækkelig til en gasfyr inklusive cirkulationspumper, til et standard solvarmeanlæg osv. Dette betyder, at dit hus forbliver varmt trods kulden udenfor.
Moderne varmesystemer har elektroniske kontrolmoduler, der normalt kræver en ren sinuskurve spænding. Dette er normalt specificeret af producenten af varmekedlerne eller styringen af det solvarmeanlæg.

For at sammenligne spænding (gul) og strøm (grøn) ved drift af en elektronisk enhed fra invertergeneratoren (venstre) og fra den konventionelle generator (højre):

Du kan se klare fordele ved generatorer med inverterteknologi.

Harmonisk spændingsforvrængning er en af de vigtigste parametre for forsyningsspændingen og er standardiseret for det offentlige elnet (THDU ≤ 8%, hver harmonisk/U1 ≤ 5%), men ikke for nødstrømsgeneratorer. Spændingsregulatoren i konventionelle generatorer regulerer den effektive værdi af spændingen, men er ikke i stand til at kontrollere spændingskurveformen, hvilket kan forårsage problemer med ikke-lineære belastninger. De elektroniske strømforbrugere er i stand til at forårsage forvrængning af reaktiv effekt og harmoniske, hvilket kan påvirke disse strømforbrugere selv. Af denne grund hævder de fleste producenter af varmesystemer at levere dit apparat med en ren sinusspænding med nødstrøm, som det er almindeligt i det offentlige net.

På trods af den lave pris leverer KSB 21iS og KSB 22iS generatorerne en ren sinusspænding på 230V 50Hz, er økonomiske (ECONOMY MODE er også tilgængelig for mindre belastninger) og er derfor en god kilde til nødstrøm til dit varmesystem.

Her er det anbefalede ledningsdiagram:

Kablet op til strømindgangen betragtes som en generatorudgangsledning, og TN-systemet oprettes kun, når generatoren er tilsluttet. Schuko-stikket kan vendes på generatoren uden at bytte fase- og nulleder, fordi de to aktive kontakter i Schuko-stikket er ækvivalente, så længe ingen af dem er jordet.

N- og PE-lederne fra generatoren er forbundet bag strømindgangen på omskifteren og tilsluttet husets jordforbindelse. Et TN-system er opbygget med den jordede nul-leder på generatorsiden, svarende til el-leverandørens transformerstation.

Det er forbudt at betjene generatoren med broforbundne N- og PE-ledere uden jordforbindelse af hensyn til personlig sikkerhed. Tilslutningskabler med en bro mellem N og PE er forbudt. Installation skal være udformet på en sådan måde, at selv en elektrisk lægmand ikke kan gøre noget forkert, og denne betingelse er opfyldt i den ovenfor viste installation.

Den anden, gratis Schuko-stikdåse modtager den jordede nulleder umiddelbart efter tilslutning af den første stikdåse til installationen i huset, da de to Schuko-stikdåser er forbundet parallelt.

En ekstra strømforbruger kan forsynes fra generatorens anden stikkontakt, men kun via en adapter med en RCD til udendørs brug, som den på billedet til venstre. Slutkredse i udendørs områder (med TN- eller TT-systemet) skal beskyttes af RCD'er med en udløsningsstrøm på højst 30 mA i overensstemmelse med DIN VDE 0100-410. Kablet op til tilslutningspunktet er ikke beskyttet af FI-afbryderen, men dette er kun indstillet efter omskifteren, hvor N og PE allerede er ført separat. Det er afgørende at kontrollere kablet for eventuelle skader før brug og udskifte det om nødvendigt.

Jordskruen på generatoren skal forbindes til husets jordingsskinne eller til sin egen jordforbindelse ved hjælp af et fleksibelt 6 mm² kobberkabel. Dette beskytter mod kortslutning til generatorens ramme, hvis der opstår en fejl i PE-lederen i kablet op til strømindgangen.

Forløb af de mulige kortslutningsstrømme i tilfælde af lækage i strømforbrugeren:

Kortslutningsstrømme i tilfælde af en lækage i generatoren:

Invertergeneratorerne KSB 21iS og KSB 22iS har elektronisk overbelastnings- og kortslutningsbeskyttelse, som også kan reagere på kortvarig overbelastning af spændingsbølgen og er meget mere følsom end konventionelle afbrydere.

Du kan finde mere information om brugen af Könner&Söhnen generatorer på vores hjemmeside.

Ansvarsfraskrivelse:

Disse instruktioner kan kun betragtes som en anbefaling, er illustrative og skal tilpasses de præcise lokale forhold og betingelser under installationen. Selve installationen bør udføres i overensstemmelse med alle standarder og forskrifter. Vi påtager os intet ansvar for forkerte installationer og deres konsekvenser.
