Noodstroomoplossingen met invertergenerator KS 4000iES ATS Versie 2
Met de KS 4000iES ATS Version 2 kan een automatische noodstroomvoorziening worden gerealiseerd zonder dat de generator permanent hoeft te worden geïnstalleerd.

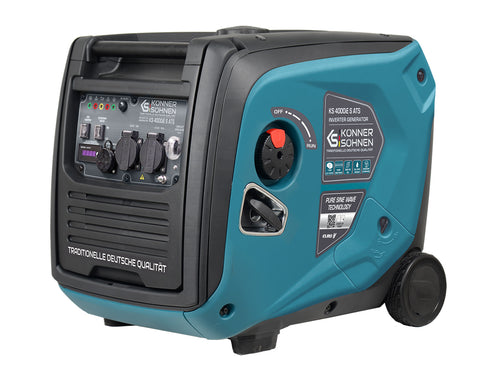

De KS 4000iES ATS inverter generator is uitgerust met de ATS-module, die veel innovatieve noodstroomoplossingen mogelijk maakt. De generator levert een "schone" sinusgolfspanning van 230V 50 Hz met een vermogen tot 3,5 kW, wat doorgaans voldoende is voor de basisbehoeften.
Intern schakelschema van de omvormergenerator KS 4000iES ATS versie 2
U kunt de generator handmatig aanzetten (RUN-positie) of uitzetten (OFF-positie) met behulp van de multifunctionele draaischakelaar aan de zijkant (benzinekraan, ontsteking, controle voedingsbron). Gebruik de rode knop op de multifunctionele schakelaar om de generator in de handmatige modus te starten.
Met de ATS SWITCH schakelt u de automatische modus in (ATS SWITCH naar AAN) of uit (ATS SWITCH naar UIT).
De ATS-module van de generator bewaakt de 230V spanning bij de NETINGANG in automatische modus, start de generator zodra deze uitvalt en stopt binnen ongeveer 1 minuut zodra de 230V bij de NETINGANG weer terug is.
Het linker Schuko-stopcontact is verbonden met de uitgang van de omvormermodule en is alleen actief wanneer de generator draait. Vanuit dit stopcontact kunt u een automatische noodstroomvoorziening realiseren voor een huis, een kantoor of een groep elektriciteitsverbruikers. Daarnaast is een externe automatische omschakelaar vereist, die commercieel verkrijgbaar is in verschillende uitvoeringen.
Het juiste Schuko-stopcontact wordt met een relais van de NETVOEDING naar de omvormermodule geschakeld en is bedoeld voor noodstroomoplossingen waarbij slechts 1 stroomverbruiker door de generator moet worden voorzien. Er is geen extra schakelaar nodig.
De twee Schuko-stopcontacten zijn actief zodra de generator draait en spanning produceert. Bij mobiel gebruik van de generator maakt het niet uit welk stopcontact u gebruikt. Het volledige vermogen van de generator kan uit één of beide stopcontacten worden gehaald.
De interne voeding voorziet de ATS-module van stroom en laadt indien nodig de in de generator geïnstalleerde lithiumbatterij op, zodat de generator altijd klaar blijft voor gebruik in de stand-bymodus (230V aangesloten op de NETINGANG). De batterij voorziet de ATS-module van stroom in geval van een stroomstoring totdat de generator is gestart. Zodra de generator zijn eigen 230V spanning genereert, werkt de voeding weer, voorziet de ATS-module van stroom en laadt de batterij op. De interne voeding werkt ook wanneer de generator is uitgeschakeld (draaischakelaar op UIT) als de 230V aanwezig is bij de NETINGANG. Op deze manier kunt u de batterij af en toe opladen, zelfs wanneer de generator niet in gebruik is. Als de batterij door meerdere startpogingen ontladen is, is er altijd de mogelijkheid om de generator handmatig te starten.
De omvormermodule heeft ingebouwde elektronische overbelastings- en kortsluitbeveiliging en de stroomonderbreker bij de generatoruitgang dient alleen als extra bescherming.
Automatische noodstroomvoorziening voor een huis, een kantoor of een groep elektriciteitsverbruikers vanuit het linker stopcontact van de KS 4000iES ATS versie 2 generator
Aanbevolen aansluitschema:
De generator is verbonden met de N-zijde van de automatische omschakelaar, die een schakelprioriteit heeft, zodat wanneer de hoofdvoeding terugkeert, de schakelaar niet onmiddellijk overschakelt naar het elektriciteitsnet, maar pas wanneer de generator zijn output uitschakelt. De KS 4000iES ATS versie 2 generator analyseert de spanning bij zijn NETVOEDING gedurende ongeveer 1 minuut en schakelt pas daarna de linker stopcontact uit, waardoor overschakeling naar de hoofdvoeding mogelijk wordt. Dit komt overeen met de regelgeving volgens welke een automatische omschakelinrichting niet onmiddellijk naar het openbare elektriciteitsnet mag overschakelen, maar met een vertraging.
Zelfs als de generator alleen wordt aangesloten in geval van een stroomstoring, raden wij aan de automatische modus te gebruiken, zodat u niet steeds hoeft te controleren of de hoofdvoeding weer is ingeschakeld, maar de generator dit zelf opmerkt en zijn linker Schuko-stopcontact na ongeveer 1 minuut uitschakelt, waardoor de automatische omschakelaar (niet inbegrepen) in de verdeelkast naar de hoofdvoeding kan schakelen. Het rechter Schuko-stopcontact zal worden overgeschakeld van de omvormermodule naar MAINS INPUT.
De KS 4000iES ATS Versie 2 is ontworpen als een draagbare stroombron als een IT-systeem. De nulleider is niet verbonden met het frame. Een TN-systeem met de geaarde nulleider is vereist voor een thuisinvoer. Hiervoor moet de nulleider van de generator worden aangesloten op de aarding van het huis (PE) op het aansluitpunt (op het schakelschema achter de invoer).
De kabel naar het gebouw wordt beschouwd als de generatoruitgangskabel en het TN-systeem wordt pas gecreëerd wanneer de generator op het huis is aangesloten. N- en PE-geleiders lopen afzonderlijk van de automatische omschakelaar.
Automatische noodstroomvoorziening van een één stroomverbruiker uit het rechter stopcontact van de generator KS 4000iES ATS Versie 2
Deze eenvoudigere oplossing is bedoeld voor een stroomverbruiker die zowel in het TT- als het IT-systeem kan worden geleverd.
Aanbevolen aansluitschema:
Wanneer u werkt vanaf de hoofdvoedingsbron, biedt het rechter Schuko-stopcontact hetzelfde systeem (IT, TT) als op de MAINS INPUT. Na het overschakelen van de stroomvoorziening naar de generator, levert het rechter Schuko-stopcontact alleen het IT-systeem zonder de geaarde nulleider. Houd er rekening mee dat op deze manier slechts 1 elektriciteitsverbruiker mag worden voorzien zonder aanvullende beschermingsmaatregelen.
Indien de generator om welke reden dan ook moet worden verwijderd, volstaat het om de Schuko-stopcontact (op de huiswand op de foto) aan te sluiten op de stroominlaat, zodat de belasting vanuit de hoofdvoedingsbron kan worden geleverd.
Elektriciteitsverbruikers zoals verwarming mogen over het algemeen niet worden bediend in het IT-systeem. Hoe u uw verwarming (behalve warmtepompen of elektrische boilers) kunt voorzien van de KS 4000iES ATS Versie 2, vindt u in ons aparte artikel over dit onderwerp op onze website.
De kabel van de generator naar het stopcontact is niet inbegrepen. Het betreft een standaard verlengkabel met aan de ene kant een Schuko-stekker 230V 16A en aan de andere kant een CEE 230V 16A stopcontact, die commercieel verkrijgbaar is in verschillende lengtes.
De generator bewaakt de spanning in het Schuko-stopcontact, dat is aangesloten vóór de automatische omschakelaar en beschermd door een MCB en een RCD of door een RCBO (MCB en RCD in één). Dit stopcontact kan zonder aangesloten generator als een normaal buitenstopcontact worden gebruikt. Dit stopcontact heeft geen spanning meer in geval van een stroomstoring en dit is cruciaal voor de ATS-besturingsmodule van de generator. Het is een signaal om de generator te starten. De Schuko-stekker kan worden omgedraaid zonder enige invloed op het gehele systeem.
Een connector voor de NETVOEDING wordt meegeleverd met de generator. De kabel naar de Schuko-stekker moet apart worden gemaakt. U koopt een kabel met een Schuko-stekker in de gewenste lengte en installeert de meegeleverde stekker aan het vrije uiteinde.
De generator op het schakelschema is niet permanent geïnstalleerd, maar wordt indien nodig aangesloten op het voorgeïnstalleerde Schuko-stopcontact en de CEE 230V 16A wandinlaat. Dit betekent dat de generator indien nodig ook mobiel kan worden gebruikt. Een permanente installatie is natuurlijk ook mogelijk, maar u heeft een geschikte ruimte nodig met voldoende ventilatie en een uitlaatsysteem. Extra geforceerde ventilatie kan worden aangesloten op de N-zijde van de automatische omschakelaar en werkt alleen terwijl de generator draait en spanning produceert.
Als u verdere vragen heeft, neem dan contact op met onze technische ondersteuning via:
Vrijwaring:
Deze instructies kunnen alleen als aanbeveling worden beschouwd, zijn illustratief en moeten worden aangepast aan de exacte lokale omstandigheden en voorwaarden tijdens de installatie. De installatie zelf dient te worden uitgevoerd in overeenstemming met alle normen en voorschriften. Wij nemen geen verantwoordelijkheid voor verkeerde installaties en de gevolgen daarvan.
