Hemmaförsörjning med dieselgeneratorer med och utan ATS-anslutning

Artikeln är skyddad av upphovsrätt. Publicering av hela artikeln eller delar av den utan en tydlig hänvisning till källan (en länk till Könner & Söhnen-webbplatsen) är inte tillåten.

Dieselgeneratorer med Schuko- och CEE-uttag med en 6h PE-position är utformade som ett IT-system och har grundläggande skydd genom isolering av de aktiva ledarna. PE-stiften i uttagen är anslutna till generatorns ram på samma sätt som jordskruven. Aktiva L- och N-linjer är isolerade från generatorramen.

Bygg TN-system med generatorn

Nödkraftförsörjningen i byggnader måste vanligtvis tillhandahållas som ett TN-system. I detta fall måste generatorn och dess neutralledare jordas. Jordskruven på generatorn måste anslutas till huvudjordningsskenan i huset med en 6-10 mm² kopparkabel. Om detta saknas måste du bygga en jordning för generatorn. PE-ledaren från uttaget på generatorn går till jordskruven i fördelningsboxen, som i sin tur måste anslutas till huvudjordningsskenan. N-ledaren från generatoruttaget måste jordas vid anslutningspunkten i fördelningsboxen. Detta kan göras genom att placera en brygga mellan N och PE på generatorsidan av brytaren.

Kabeln till byggnaden betraktas som generatorns utgång och TN-systemet skapas endast när generatorn är ansluten till byggnaden.

Det är förbjudet att använda generatorn med sammanlänkade N- och PE-ledare utan jordning av säkerhetsskäl.

Själva generatorn förblir ett IT-system och kan därför användas mobilt utan problem. Om du vill förse ett hus med det, ansluter du generatorn till jordningen, lägger kabeln från generatorn till ströminloppet och systemet är klart för drift.

Behöver mina elförbrukare 230V eller 400V?

400V trefasström behövs vanligtvis endast för enheter där ett roterande fält krävs. Dessa är strömförbrukare med 3-fasmotorer såsom verktyg, pumpar, etc.

Sådana elförbrukare som elspis, kraftfull genomströmningsvärmare, fläktvärmare, elpanna eller bastu är anslutna till 3-fas enbart för att fördela belastningen i det offentliga elnätet och är i själva verket 230V elförbrukare som kan drivas av en 230V generator.

När man använder det offentliga elnätet måste 230V-förbrukare med en total effekt på över 4,6 kVA anslutas till 3 faser för att fördela belastningen; vid nöddrift, om en nödkraftgenerator som inte är lämplig för obalanserade laster används, bör de förses med 230V, men får inte drivas med full effekt så att neutralledaren inte överbelastas.

Sådana strömförbrukare som den elektriska spisen är vanligtvis anslutna med en 5 x 2,5 mm² kopparkabel och därför kan en par kokzoner eller den elektriska ugnen drivas utan problem från generatorn utan att neutralledaren i matningskabeln överbelastas. Förutsatt att generatorn har tillräcklig effekt för detta. Detsamma gäller för genomströmningsvärmare, fläktvärmare, elektriska pannor, bastur etc. som har 230V värmeelement internt och faktiskt är 230V strömförbrukare.

Rekommenderad anslutningsplan i enlighet med VDN:s riktlinjer för planering, konstruktion och drift av system med reservkraftgeneratorer för 230V strömförbrukare:

Nödströmsmatning med en 1-fas husanslutning:

Nödströmsmatning via ströminloppet på ytterväggen::

Denna anslutningsvariant kräver mycket mindre ansträngning än en permanent installation av generatorn, vilket endast har fördelar vid sällsynta strömavbrott.

En omkopplare installeras i husets eldistribution och ett TN-system byggs på generatorsidan (brygga mellan N och PE). Vid ett kortslutningstillbud (L mot strömförbrukarens hölje) flödar strömmen över bryggan från PE till N och brytaren på generatorn utlöses. Generators jordskruv måste anslutas antingen till husets jord via den förinstallerade jordningspunkten eller till en specialbyggd jordning. Generatorn kan anslutas till ströminloppet med en standard förlängningskabel (lämplig för uttagstypen). Du behöver ingen permanent installation; generatorn används endast vid strömavbrott och kan anslutas när som helst utan större ansträngning.

Könner & Söhnen-generatorer med VTS-system kan användas för att driva både 230V och 400V strömförbrukare, men inte samtidigt. 400V-läget är uteslutande för 400V trefasförbrukare som belastar alla 3 faser symmetriskt.

Med nödkraftförsörjning utan ATS startar generatorn manuellt. Du måste sedan kontrollera spänningen som levereras av generatorn och endast när spänningen och frekvensen (50-53Hz) är korrekta kan du slå på lasten. Innan du stoppar generatorn måste du först stänga av lasten och först därefter stoppa generatorn så att ingen skada uppstår på elförbrukarna och generatorn själv på grund av övergångsprocesser. När du växlar från 230V till 400V-läge och vice versa måste du först stänga av lasten, ändra läget, kontrollera spänningen och först därefter slå på lasten.

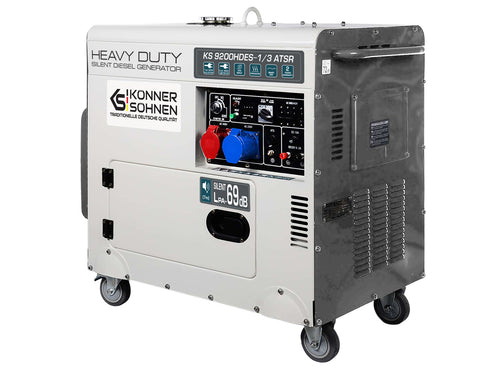

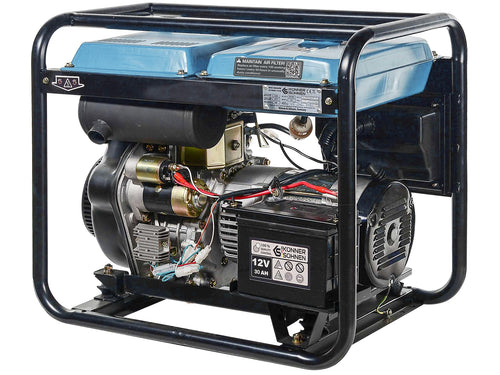

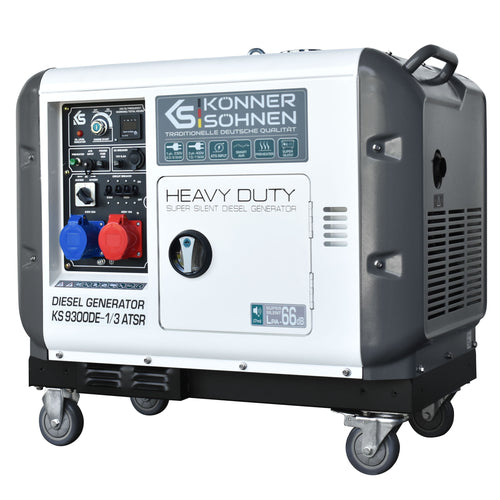

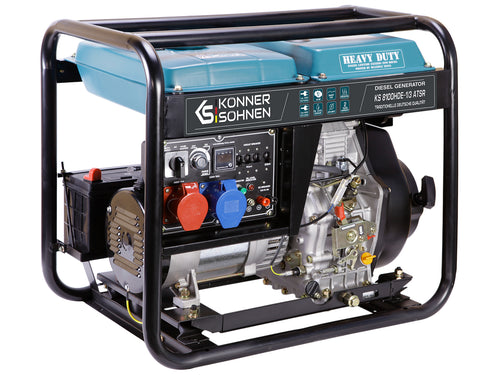

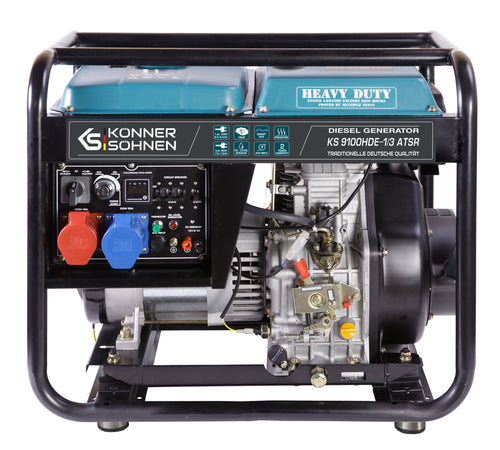

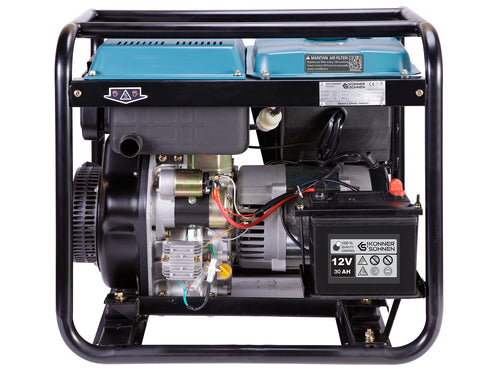

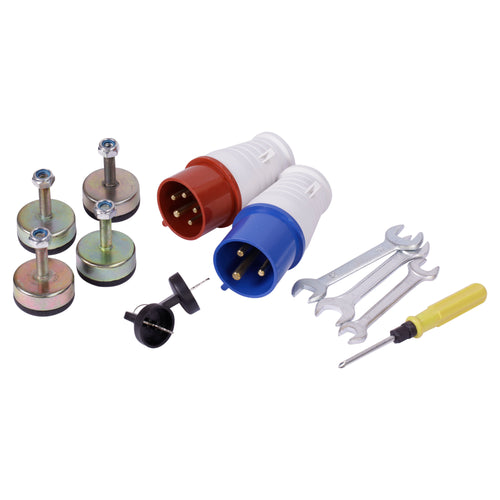

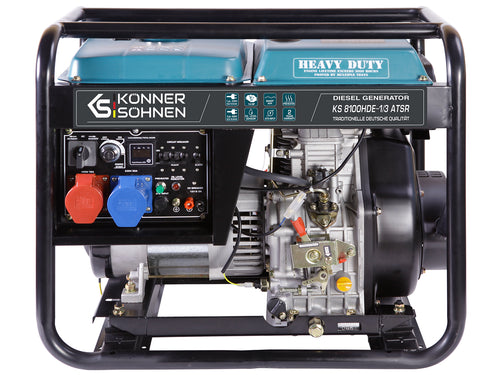

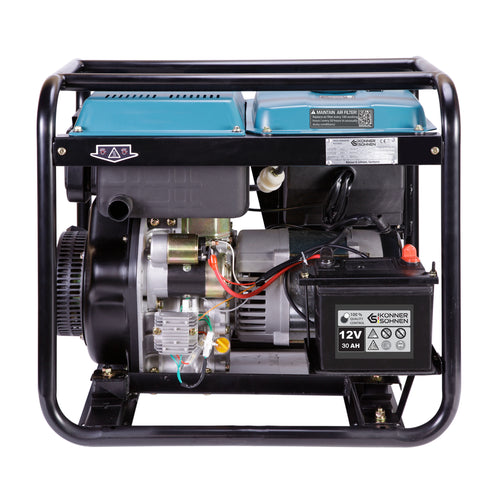

Modeller märkta ATSR kan även användas med en extern ATS-box.

KS ATS 4/63 HD-boxen är avsedd för dieselgeneratorer och har en 1-fas och 3-fas extern strömförsörjningsanslutning med upp till 63A per fas.

KS ATS 1/40 HD-boxen är avsedd för dieselgeneratorer och en 1-fas extern strömnätsanslutning med upp till 40A per fas.

Strömförsörjningen inbyggd i ATS stöder även generatorbatteriet så att det alltid är redo för drift, och vid strömavbrott tar 12V-strömförsörjningen över.

ATS-styrkabeln kan också förlängas. Rekommenderad tvärsnittsarea är 1,5 mm² per ledare.

ATS-boxen övervakar spänningen på "Stadskraft"-sidan av A-fasen och startar automatiskt generatorn i "Auto"-läge så snart det inte finns någon spänning. När generatorn har startats kontrolleras dess spänning och strömförsörjningen till konsumenter med rätt till nödkraft kopplas till generatorn. Det offentliga nätet kopplas bort vid alla ledare. När spänningen återkommer till "Stadskraft"-sidan, kopplas "Lastutgången" till "Stadskraft"-sidan och generatorn stängs av.

Den 100-200W ohmiska lasten (t.ex. 2 x 100W glödlampor eller IR-lampor) används för att kompensera för de icke-linjära små strömförbrukarna i ett hushåll, såsom routrar, satellitbrytare, mobiltelefonladdare, LED-belysning, etc., som endast är en del av förbrukningssinusvågen och därmed förvränger spänningen. Det är viktigt att undvika skadliga övertoner för elförbrukarna när sådana elförbrukare är aktiva ensamma i huset.

Den ohmiska lasten belastar de delar av sinuskurvan för spänningen som inte belastas av icke-linjära elektroniska strömförbrukare och dämpar därmed övertonerna.

Spänning (gul) och ström (grön) från en konventionell generator under elektronisk belastning med och utan ohmsk belastning (100W glödlampa):

Du kan se att de störande övertonerna markerade med röda pilar i den vänstra bilden är mycket mindre i den högra bilden och de flesta elektroniska moduler fungerar då utan några problem.

I konventionella generatorer (även med AVR) tas strömmen från generatorlindningen och spänningsformen kan skilja sig från sinusvågen beroende på generatorns konstruktion och de anslutna strömförbrukarna. Frekvensen på spänningen i en konventionell synkron generator bestäms av motorns hastighet, som kan variera beroende på belastningen. Värdet 50-53 Hz är tillåtet och ligger inom toleransområdet.

Du måste fråga tillverkaren av den aktuella enheten om du kan använda en konventionell generator för att driva dina känsliga enheter, eftersom detta kan bero enbart på utformningen av den aktuella enheten.

400V-uttaget kan förse 400V trefasförbrukare som belastar alla 3 faser symmetriskt. Komplett 400V husmatning är inte tillåten!

Här är det rekommenderade kopplingsschemat i enlighet med VDN-riktlinjerna för planering, konstruktion och drift av system med reservkraftgeneratorer för 400V strömförbrukare såsom motorer, pumpar, etc., som belastar alla 3 faser symmetriskt:

Denna lösning är avsedd uteslutande för okänsliga 400V strömförbrukare som belastar alla 3 faser samtidigt och jämnt, och är inte lämplig för en komplett husmatning med blandade 230V och 400V strömförbrukare!

Se till att våra generatorer är utrustade med strömbrytare som omedelbart löser ut vid kortslutning, men inte vid en lätt överbelastning. Den termiska utlösarens responstid beror på överbelastningens nivå och kan ta upp till 1 timme, vilket är vanligt för strömbrytare. Därför måste du vara uppmärksam på den maximalt tillåtna belastningen (inklusive reaktiv belastning) för att undvika överbelastningsskador på själva generatorn.

Våra generatorer är reservkraftgeneratorer och är inte lämpliga för oavbruten kontinuerlig drift.

Vi rekommenderar att alla våra dieselgeneratorer körs i upp till 10 timmar, för att sedan ta en paus på 30-60 minuter för att svalna.

Ansvarsfriskrivning:

Dessa instruktioner kan endast uppfattas som en rekommendation, är beskrivande och måste anpassas till de exakta omständigheterna och förhållandena på plats under installationen. Själva installationen bör utföras i enlighet med alla standarder och föreskrifter. Vi tar inget ansvar för felaktiga installationer och deras konsekvenser.
