Våra generatorer är utformade som IT-system och har grundläggande skydd genom grundisolering av de strömförande komponenterna. Detta är en skyddande separation. PE-stiften i uttagen, liksom jordskruven, är anslutna till generatorns hölje. Generatorhöljet är isolerat från de strömförande L- och N-ledningarna.
Nödkraftförsörjningar i byggnader måste vanligtvis installeras som ett TN-system. I detta fall måste generatorn och dess neutralledare jordas. Generatorns jordskruv måste anslutas till byggnadens huvudjordningsskena med en 6-10 mm² kopparkabel. Om detta saknas måste ett jordningssystem installeras för generatorn. PE-ledaren från generatorsockeln går till jordskruven i fördelningsboxen, som i sin tur måste anslutas till huvudjordningsskenan. N-ledaren från generatorsockeln måste jordas vid anslutningspunkten i fördelningsboxen. Detta kan göras genom att placera en brygga mellan N och PE på generatorsidan av överföringsbrytaren.
Modellerna KS 12-1E ATSR, KS 12-1E 1/3 ATSR, KS 15-1E ATSR, KS 15-1E 1/3 ATSR levererar 230V och kan användas som en reservkraftkälla för 230V strömförbrukare.
Även om en trefas elektrisk spis är ansluten till tre faser, är den vanligtvis en 230V strömförbrukare, med sina värmeelement uppdelade i tre grupper för belastningsfördelning. Den kan drivas av en enda 230V fas från generatorn. Dock kan inte alla kokzoner och ugnen aktiveras samtidigt för att undvika överbelastning av neutralledaren till den elektriska spisen från fördelningsboxen.
Här är den rekommenderade anslutningsplanen för husmatning enligt VDN-riktlinjen för planering, konstruktion och drift av system med reservkraftgeneratorer för 230V-modeller och 1/3-modeller med VTS i 230V-läge:

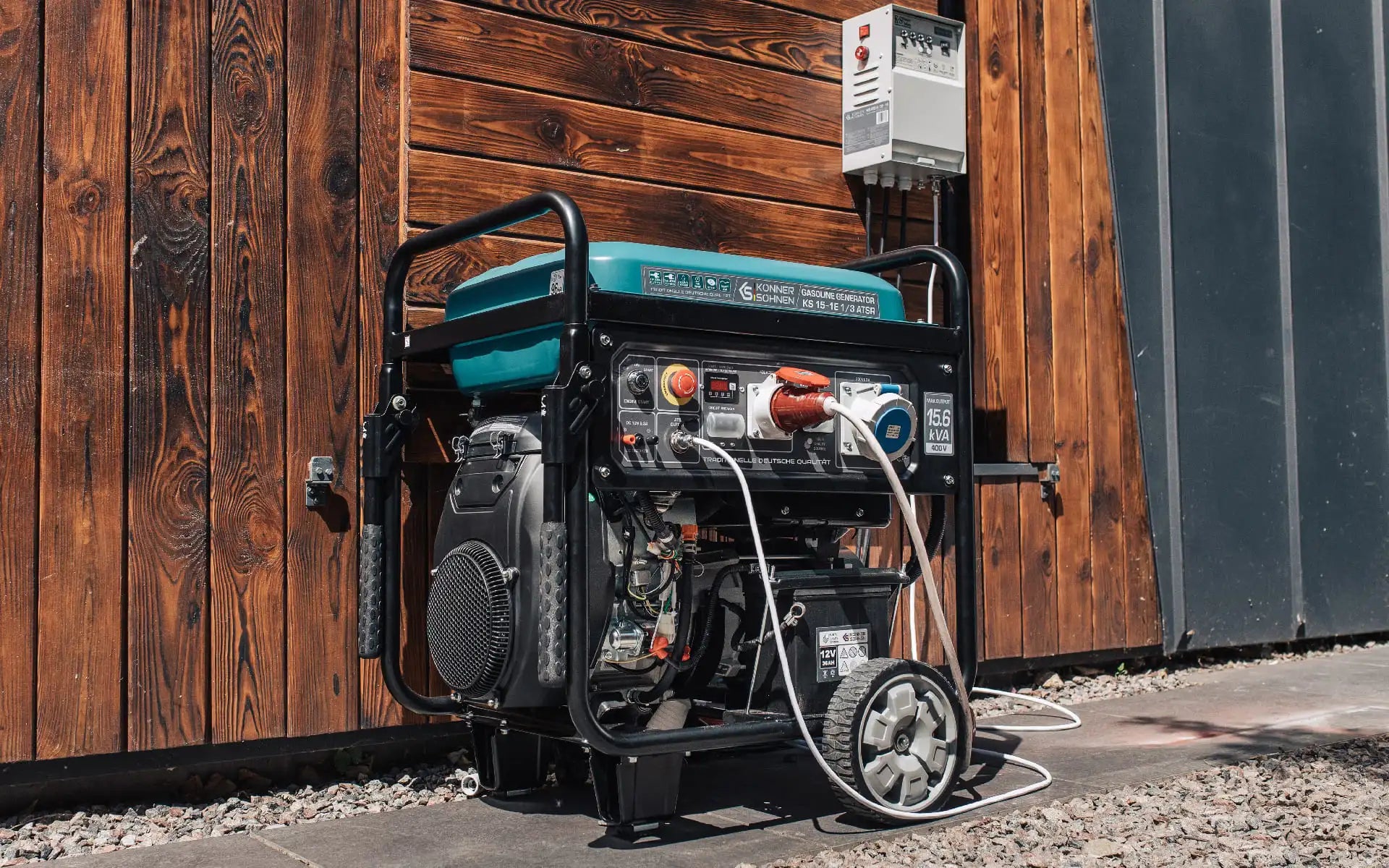

Generatorer i KS 12- och KS 15-serien har en ATS-anslutning och kan drivas automatiskt med en extern ATS-box.
KS ATS 4/32-12-boxen är för modellerna KS 12-1E ATSR och KS 12-1E 1/3 ATSR.
KS ATS 4/32-15-boxen är för modellerna KS 15-1E ATSR och KS 15-1E 1/3 ATSR.
Dessa ATS-lådor är utrustade med kontaktorer med 32A brytkontakter.
Rekommenderad anslutningsplan för 1-fas elnät:
Rekommenderad anslutningsplan för 3-fas elnät (upp till 32A strömförbrukning):
Rekommenderad anslutningsplan för 3-fas elnät (mer än 32A strömförbrukning):
I detta system delas elkonsumenter in i de med permanent tillgång till reservkraft och de som kan slås på (högpresterande apparater som elektriska spisar). Detta avser uteslutande 230V elkonsumenter, även om de försörjs av det trefasiga externa elnätet under normal drift.
400V trefasström behövs endast av enheter som kräver ett roterande fält. Dessa är strömförbrukare med trefasmotorer, såsom verktyg, pumpar, etc.
Strömförbrukare som elektriska spisar, kraftfulla genomströmningsvärmare, fläktvärmare, elektriska pannor och bastur är anslutna till trefasström endast för att fördela belastningen i VDN-nätet och är i själva verket 230V strömförbrukare som kan drivas av en 230V generator.
230V strömförbrukare med en total effekt på mer än 4,6 kVA måste anslutas till 3 faser för lastfördelning vid drift från det externa elnätet. Vid nödkraftdrift, när en nödkraftgenerator utan obalanserad last används, måste de förses med 230V, men får inte drivas med full effekt för att undvika överbelastning av neutralledaren.
Strömförbrukare som elektriska spisar är vanligtvis anslutna med en 5 x 2,5 mm² kopparkabel. Därför kan en uppsättning kokplattor, eller en kokplatta och en elektrisk ugn, drivas utan problem av generatorn utan att överbelasta neutralledaren i matningskabeln. Förutsatt att generatorn själv har tillräcklig effekt. Detsamma gäller för genomströmningsvärmare, fläktvärmare, elektriska pannor, bastur, etc., som har interna 230V värmeelement och faktiskt är 230V strömförbrukare.
ATS-enheten övervakar spänningen på A-fasens "City Power"-sida och startar automatiskt generatorn i "Auto"-läge så snart det inte finns någon spänning. Efter att generatorn har startat kontrolleras dess spänning, och strömförsörjningen till konsumenter som är berättigade till reservkraft kopplas till generatorn. Nätet kopplas bort över alla poler. När spänningen återkommer på "City Power"-sidan, kopplas "Load Output" till "City Power"-sidan och generatorn stoppas.
Strömförsörjningen inbyggd i ATS stöder även generatorbatteriet så att det alltid är redo för användning, och vid strömavbrott tar 12V-strömförsörjningen över.
ATS-styrkabeln kan också förlängas. Den rekommenderade tvärsnittsarean är 1,5 mm² per ledare.
Modellerna KS 12-1E 1/3 ATSR och KS 15-1E 1/3 ATSR med VTS-system kan användas för nödkraftförsörjning till både 230V och 400V strömförbrukare, dock inte samtidigt, utan växelvis och utan automatisk drift. 400V-läget är avsett uteslutande för 400V strömförbrukare som kräver ett roterande fält.
Den resistiva lasten på 100-200W (t.ex. 2 x 100W glödlampor eller IR-lampor) används för att balansera de icke-linjära små strömförbrukarna i ett hushåll, såsom routrar, satellitbrytare, mobiltelefonladdare, LED-belysning, etc., som endast förbrukar en del av sinusvågen och därmed förvränger spänningen. Det är viktigt att undvika harmoniska störningar som är skadliga för strömförbrukarna när sådana strömförbrukare är de enda aktiva i huset.
Den resistiva balanseringslasten belastar de delar av spänningssinusvågen som inte belastas av icke-linjära elektroniska strömförbrukare och dämpar därmed övertonerna.
Spänning (gul) och ström (grön) hos en konventionell generator under elektronisk belastning utan och med balanserad belastning (100W glödlampa):
Du kan se att de störande övertonerna markerade med röda pilar i bilden till vänster är mycket mindre i bilden till höger och de flesta elektroniska moduler fungerar då utan problem.
I konventionella generatorer (inklusive de med AVR) tas strömmen från generatorlindningen, och spänningsvågformen kan avvika från en sinusvåg beroende på generatorns design och anslutna strömförbrukare. Spänningsfrekvensen hos en konventionell synkron generator bestäms av motorns hastighet, som kan variera beroende på belastningen. Ett värde på 50-53 Hz är tillåtet och inom toleransområdet.
Du måste fråga tillverkaren av den aktuella enheten om du får driva dina känsliga enheter med en konventionell generator, eftersom detta enbart beror på enhetens konstruktion och hur den reagerar på en spänningsvågform som avviker från sinusvågen.
För nödkraftförsörjning utan ATS måste generatorn startas med brytaren (på generatorn) avstängd. Därefter måste generatorns spänning kontrolleras, och endast när spänningsnivån och frekvensen (50-53 Hz) är korrekta bör brytaren slås på och lasten anslutas. Innan generatorn stoppas måste lasten först avaktiveras med brytaren på generatorn, och först därefter bör generatorn stoppas för att förhindra skador på strömförbrukarna och generatorn själv på grund av övergående processer. Vid växling från 230V till 400V-läge och vice versa måste lasten först avaktiveras, läget måste ändras och spänningen kontrolleras. Först därefter bör lasten aktiveras med den lämpliga brytaren.
Modellerna KS 12-1E 1/3 ATSR och KS 15-1E 1/3 ATSR kan även drivas automatiskt som rena 400V-generatorer för trefasförbrukare (ingen komplett husmatning):
Våra generatorer är reservkraftgeneratorer och är inte lämpliga för kontinuerlig, oavbruten drift.
Vi rekommenderar att alla våra bensingeneratorer körs i upp till 5 timmar, men sedan tar en paus på 30-60 minuter för att svalna.
Ansvarsfriskrivning:
Denna manual är endast avsedd som en vägledning, är illustrativ och måste anpassas till de specifika omständigheterna och förhållandena på plats under installationen. Själva installationen måste utföras i enlighet med alla standarder och föreskrifter. Vi tar inget ansvar för felaktiga installationer och deras konsekvenser.
